VRH多联热管破局存量改造 南阳枢纽楼上演绿色跃迁
来源：佳力图2025-05-26
在国家“东数西算”战略布局加速铺开之际，存量数据中心节能改造成为产业升级的关键战场。据统计，全国超60%的机房设施因建设年代久远面临高能耗、低密度的转型困局。在此背景下，佳力图助力河南南阳某运营商枢纽楼改造项目完成了从高碳负重到绿色增益的范式跃迁。

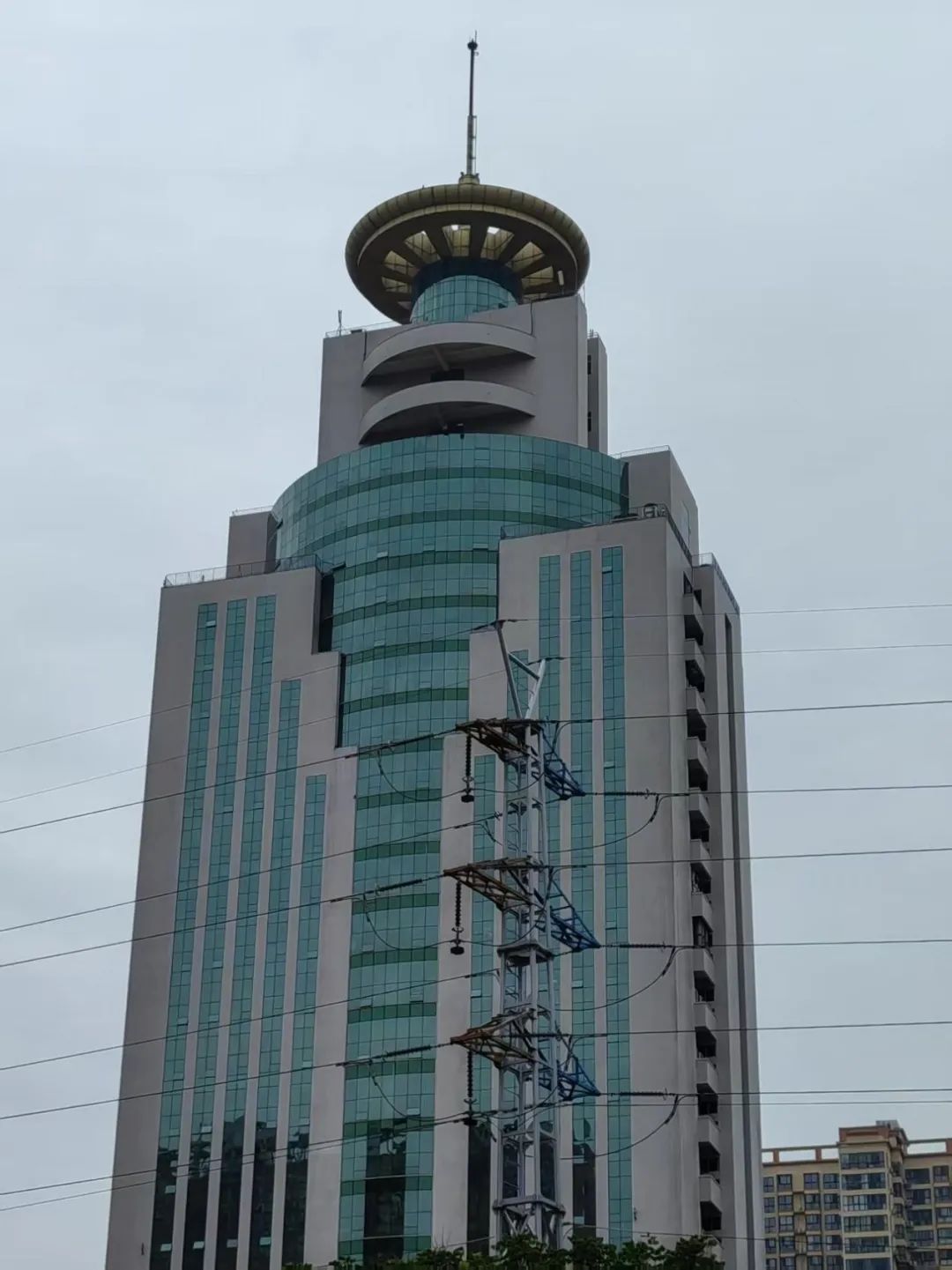

该枢纽楼建成于1998年，承载着地市级政务云数据中心建设，担当区域通信网络核心枢纽功能。随着数字经济快速发展，原有传统机房已无法满足高密度IT设备部署需求。2024年，该运营商启动23层IDC机房改造项目，规划部署283架4kW高功率机柜，打造面向未来的绿色数据中心。
原机房采用传统风冷机房空调系统，面临以下问题：
● 能耗高：冷量输送距离长、效率低；
● 局部过热：冷热气流混合导致机柜散热不均，存在运维安全隐患；
● 扩容受限：空调系统固定容量难以匹配动态增长的热负荷需求；
● 空间占用大：传统空调末端设备挤占机房宝贵空间，影响机柜部署密度。

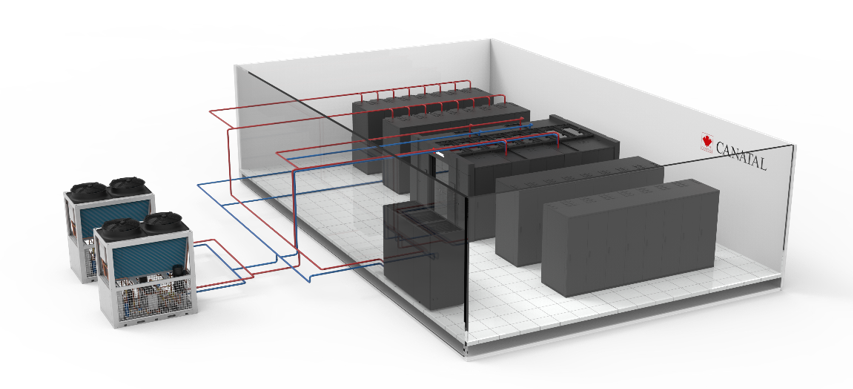

在充分评估既有建筑结构特征与现有机房运维需求的基础上，佳力图技术团队采用系统性工程思维，创新整合模块化热管技术架构，为项目量身定制“VRH模块化热管多联复合空调主机+热管列间空调末端+封闭热通道”整体解决方案，实现三大核心升级：

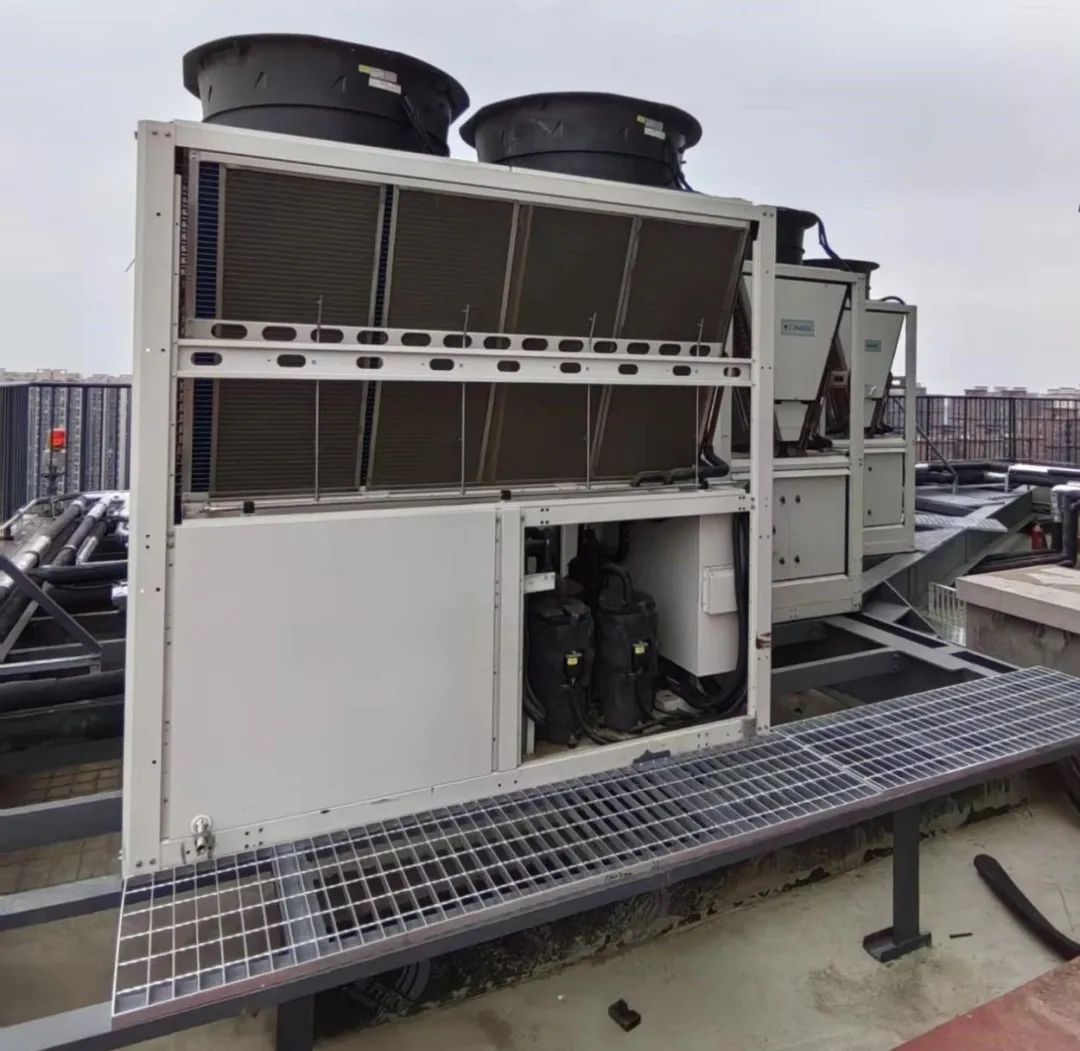

采用VRH模块化热管多联复合空调主机，满足全年自然冷却需求。

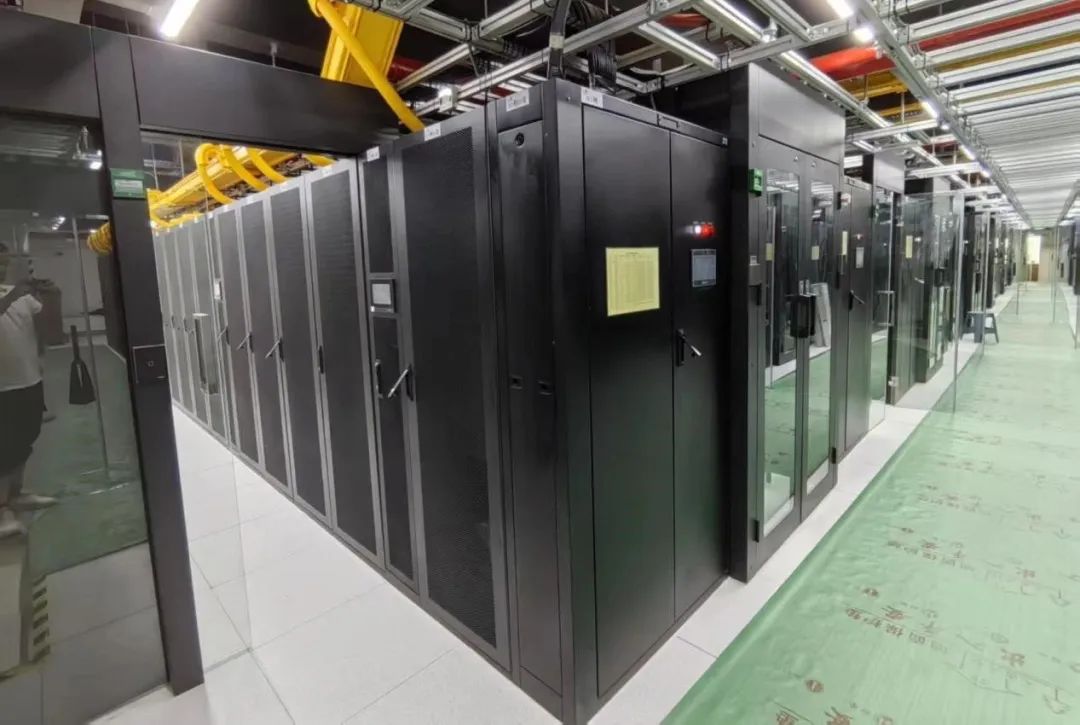

热管列间空调紧贴机柜布局，结合封闭热通道设计，冷量按需直达设备。
系统容量可随IT负载灵活扩展，适配未来业务增长需求。

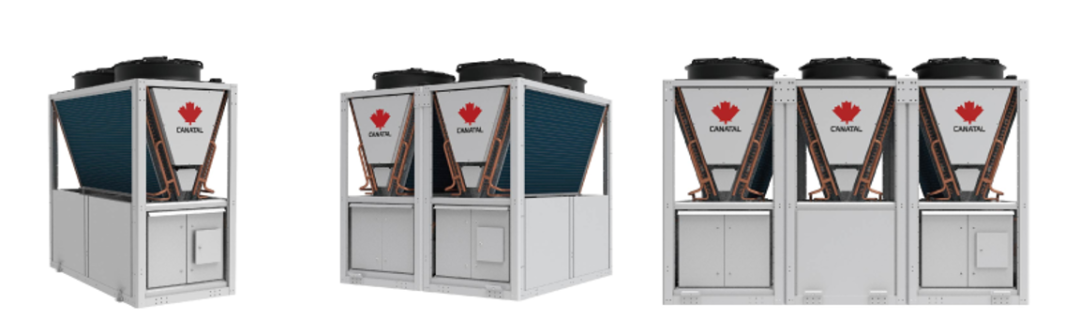

【VRH模块化热管多联复合空调主机】
VRH模块化热管多联复合空调系统是佳力图氟泵节能技术路线上的主力产品之一，属于新一代高效节能型的多联热管主机空调产品。系统采用全变频技术、氟泵多联技术、热管技术、AI智能控制技术，可实现全变频控制、充分利用室外自然冷源、无水机房高效制冷等目标。系统室外主机模块化，室内末端多样化。室内侧可采用多种形式的热管末端，如热管背板、热管列间级、热管房间级、热管风墙、吊顶及顶置式空调等。室外侧可结合雾化喷淋蒸发冷凝技术，具有适用性更高、散热性能更可靠、水资源消耗更低、自然冷源利用时间可延长等优势。
VRH模块化热管多联复合空调系统全系列模块化设计，方便扩容及维护，制冷量范围60kW-500kW，机组基础尺寸为1200mmX2400mmX2520mm(长x宽x高)，长度方向尺寸增幅取决于模块数量与制冷量。机组采用R410A环保制冷剂、采用直流变频压缩机并联技术，采用氟泵制冷技术，降低机房PUE值。系统具有三种运行模式（压缩机制冷模式、混合制冷模式、自然冷源制冷模式），不同室外工况下自动运行在高效节能的模式下，使得机组全年功耗最小，系统节能效果显著。
VRH模块化热管多联复合空调系统适用于温度控制精度高、显热要求高、能效要求高的制冷场合，特别是机柜密度高的场合。末端型式灵活多样，适用于采用多种制冷末端形式的场合。系统不仅适用于新建场景下的高标准数据中心积分那个，同样适用于老旧机房改造，解决老旧机房能效问题、热点问题。
如超算中心、数据中心、云计算中心、液冷数据中心，政府、教育、银行、证券、保险、通信、物联网、交通能源等行业的新建设数据中心的主机房、电池室、通讯机房、交换机房、传输机房、汇聚机房、5G基站；中、大型交换机房和移动机房、计算机房和电子信息系统机房。
● 技术领先，安全可靠
全变频压缩机并联设计，根据实际热负载自由调节压缩机频率，按需供给，实现节能；结合氟泵热管技术，在温度满足预设值时，充分利用自然冷源实现节能；无油系统、低负荷调节性能优越，超长管路运行，冷量衰减小。
● 自适应多联，模块化设计
独立机械制冷系统与氟泵自然冷系统，稳定精确制冷；采用板式换热器，高效传热。系统主机为模块化设计，便于组装，扩容及维护。采用多联自适应技术，内外机均可实现多联应用。
● 高效节能，低PUE
系统具有三种运行模式(压缩机制冷模式、混合制冷模式、自然冷源制冷模式)，在室外温度较低时，利用自然冷源代替或减小压缩机运行，减小机组功耗。并联压缩机方案，部分负荷下可充分利用蒸发器、冷凝器换热面积，提高机组能效。典型城市机组pPUE=1.08~1.22。
● 末端多样化
室内末端型式灵活多样，可采用背板型式，列间型式，房间级型式，吊顶型式、顶置型式、近端风墙型式等，根据现场需求灵活选配。多样化末端贴近热源制冷，换热效果更高。末端支持单盘管、双盘管形式，联合室外主机，可以一用一备使用。
● 智能化控制
采用先进的智能控制器，进行PID调节，实现电子阀门等关键部件智能控制；自主研发控制器，结合AI控制策略，主动寻优，实现不同模式的无缝切换；支持露点温度控制，送风温度、回风温度多工况精确控制。
标配RS485通讯接口，电子部件通讯控制。具有过压 、欠压等报警及故障诊断，告警记录功能，自动保护，自动恢复，自动重启动等功能。
● 场景多元化
VRH模块化热管多联复合空调系统适用于温度控制精度高、显热要求高、能效要求高的制冷场合。系统可适应风冷机柜、液冷机柜。能适应风冷机柜机房中的多种空调形式（房级空调、列间空调、背板空调及近端风墙等）。系统适用于老旧机房改造、解决老旧机房能效问题、热点问题；同样适用于配合液冷系统解决高热密度机柜散热问题。
南京佳力图机房环境技术股份有限公司成立于2003年，作为国内数字基础设施建设与能源管理方案服务商，根植南京，辐射全国，并于2017年登陆上交所主板（股票代码：603912）。佳力图致力于为客户提供从咨询、设计、研发、生产、测试到销售、服务、运维、改造的全链条服务体系，能够为客户提供一站式解决方案。
佳力图业务布局包括环境控制、能源管理、智慧DC、数智工程、一站式精密空气环境整体方案服务五大板块。在环境控制领域，佳力图构建了两大核心产品体系——机房温控产品和一体化模块数据中心产品，全方位满足不同客户的多样化场景需求；在能源管理领域，子公司壹格软件专注于嵌入式控制产品设计和平台软件开发，为客户提供高效、稳定、可靠的能源管理解决方案；在智慧DC领域，以子公司楷德悠云为核心，自建数据中心，为江苏省乃至长三角地区的企业提供计算存储能力支持和容灾备份支撑；在数智工程领域，积极跟进算力客户及政府主导的算力节点建设，致力于协助客户构建满足其算力需求的数据中心；在一站式精密空气环境整体方案服务领域，子公司枫博环境构建起以空气环境管理为核心的业务布局，为工商业领域提供空气环境系统解决方案。
佳力图客户涵盖通信、政府、金融、互联网、医疗、轨道交通、航空、能源等众多行业，产品服务于中国电信、中国联通、中国移动、阿里、百度、华为、腾讯等知名企业，丰富的优质客户资源为公司在业内树立了良好的品牌形象，荣获“国家级高新技术企业”、“国家级专精特新小巨人企业”、“苏南国家自主创新示范区瞪羚企业”等国家级荣誉。佳力图服务网络覆盖全国35个代表处、56个售后服务中心，确保快速响应客户需求，让优质服务触手可及。
为产品之佳，聚创新之力，绘奋斗之图，佳力图，期待与广大合作伙伴共创未来。
