2024年特灵高性能全电空调系统项目集萃（上）
来源：特灵中国2025-02-07
“广袤的森林”
2024是极富挑战与辉煌成就的一年。在这看似平凡却意义非凡的年份中，特灵的高性能全电空调系统穿梭于城市综合体、精密的电子工厂、日夜不息的数据中心、精湛工艺的制药工厂，乃至偏远的工业园区。怀揣着对技术的热忱与执着，为各行业的业主攻克了一个又一个复杂的技术难题。截至目前，特灵已助力亚太区客户减少6,400万吨碳排放，相当于为地球种下了一片广袤的森林。
01 盐城某光伏股份有限公司
光伏行业 Photovoltaic
项目信息
本项目位于江苏盐城建湖高新产业园区内，规划设计一个动力站为生产用房提供低温冷冻水，中温冷冻水和热回收热水，动力机房要求采用全年综合能效大于等于6.0的高效制冷机房。
总冷量：低温4500RT，中温12000RT
能效承诺：6.2
主机设备：1台 1500RT低温变频离心机组
2台 1500RT低温定频离心机组
1台 2000RT中温变频离心机
2台 2000RT中温变频热回收机组
3台 2000RT中温变频离心机组
相较于原设计，优化方案采用小冷量模块式的设计，一方面确保在低负荷区间系统稳定高效的运行，另一方面模块式设计也便于业主在二期根据实际需求增减机组数量。冷水机组采用定变结合方案，变频比例50%（不考虑备机），所有选用设备均远超国标一级能效，水泵、冷塔采用全变频的方案，在兼顾造价的同时也能够充分保证机房全年高效运行。特灵高效机房控制系统，主要控制策略包含：主机优化算法、冷冻水温重设、水泵控制策略优化、冷却侧系统控制优化、冷却塔控制优化。
同时，在精细化调试过程中，应用特灵高性能空调系统的数字孪生虚拟机房AI优化平台，协助机房能效进一步提升。
02 赣州某半导体高新技术企业
半导体行业 Semiconductor
项目信息
业主是全球领先的印制电路板及高端电子材料研发、生产和销售的国家高新技术企业。在国内拥有广东、江西等5大生产基地，共11个工厂。本项目位于江西省赣州市，专业生产高密度、多层、柔性及金属基电路板，广泛用于航空航天，电子设备，家电产品等多种领域。
总冷量：8625RT（低温水系统1250RT、中温水系统7375RT）
制热量：1944RT（65℃高温热水）
能效承诺：6.5
主机设备：1台 450RT变频超高效螺杆式机组
1台 800RT定频超高效离心式机组
1台 1500RT定频超高效双工况离心式机组
1台 1500RT定频超高效离心式机组
1台 1500RT变频超高效离心式机组
2台 800RT变频超高效离心式机组
3台 制热量648RT/制冷量425RT高温热泵机组
特灵为业主提供制冷机房的整体优化设计、主要设备的供应及安装、机房空调系统配电及机房群控系统软硬件的供应及安装。
通过特灵TRANE700软件进行全年能效的模拟，承诺制冷机房全年综合能效≥6.5kWh/KWh（不含冬季免费制冷)。高效机房控制系统中还额外增加了能源管理系统与测量与验证，能够更加精准的记录机房内每年，每月，每天，每小时，每５分钟的实时及累计COP、用冷量、机房状态等，特灵高效机房软件系统真正实现机房自动化寻优控制。
03 济南某工业自动化控制企业
制造业 Manufacturing
项目信息

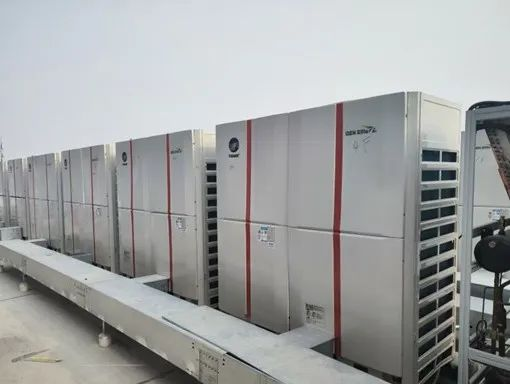

国内工业自动化控制领域的领军企业。本项目位于山东省济南市高新区，其中1#、2#厂房为集中冷热源空调系统设计，冷源为5台1100RT变频离心机组，热源为80台CXAU150变频模块机组，末端采用CLCA/LPCQ。试制楼及食堂采用多联机系统。
总冷量：5500RT
能效承诺：5.7
主机设备：5台 1100RT变频离心机组
本项目采用高效机房+末端的高性能空调系统。主机全部采用变频离心式冷水机组，且机组选择均超过新国标一级能效。无论系统负荷的高低，还是冷却水温的高低，均能确保机房内制冷机组处于高效工况运行，为实现机房全年高效运行打下坚实基础。

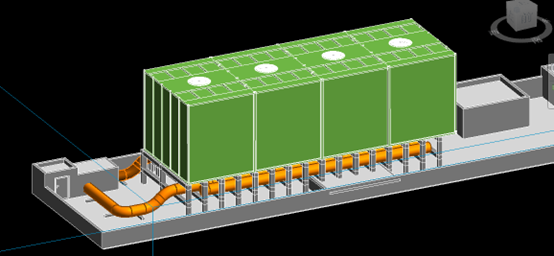

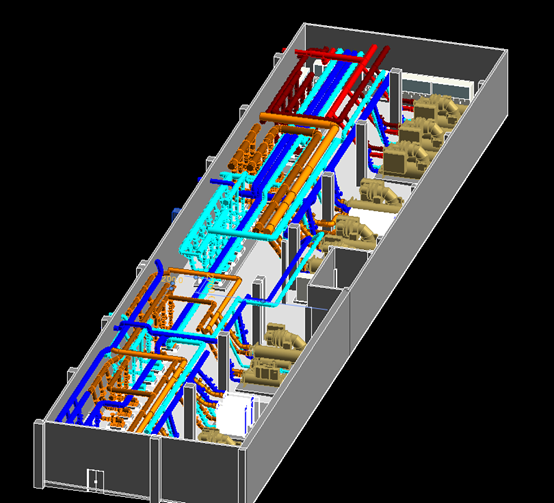

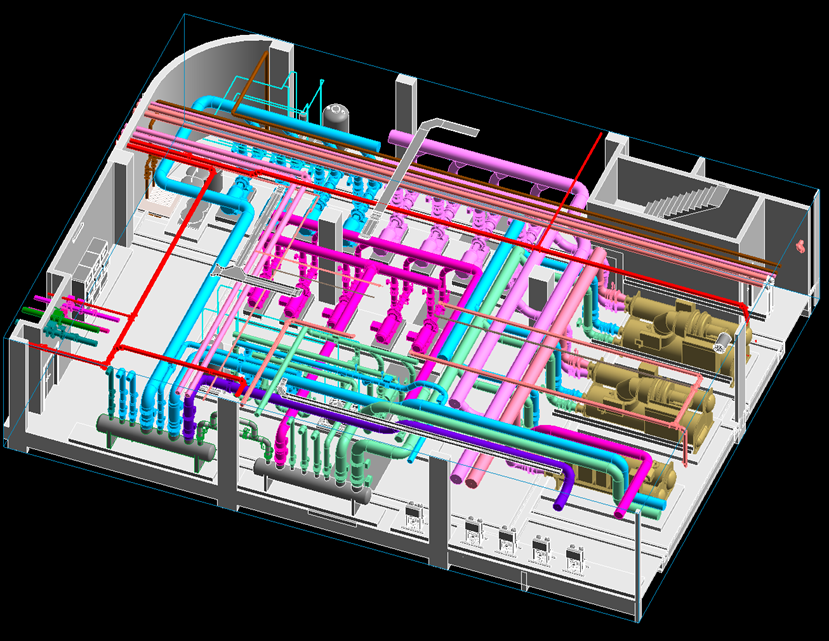

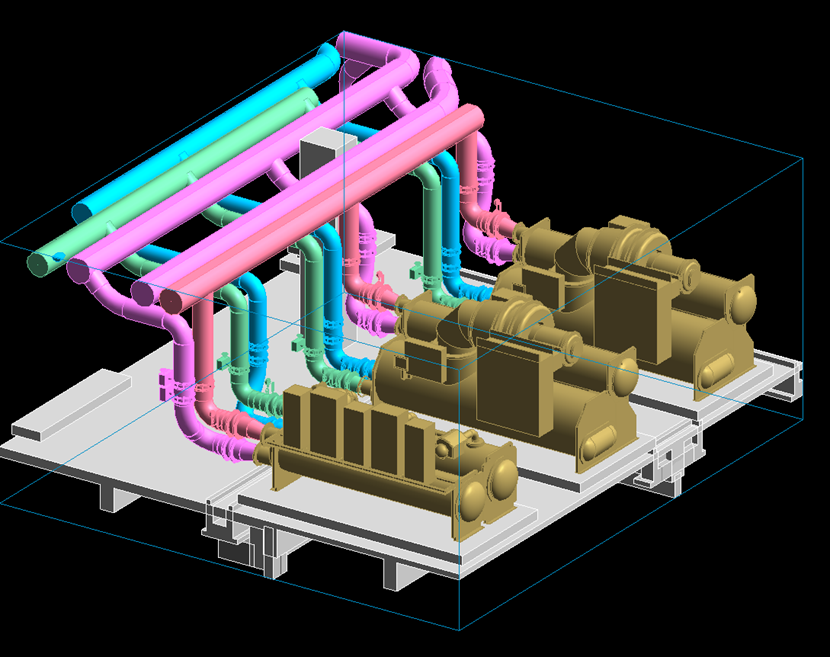

为了更好呈现设计效果，以及与机房内相关专业的对接，采用BIM管道综合设计的方式，使得机房实施过程的精准程度得以大幅度提高，同时也避免了交叉作业带来的空间碰撞风险。
04 上海某著名生物医药企业
制药业 Pharmaceutical
项目信息

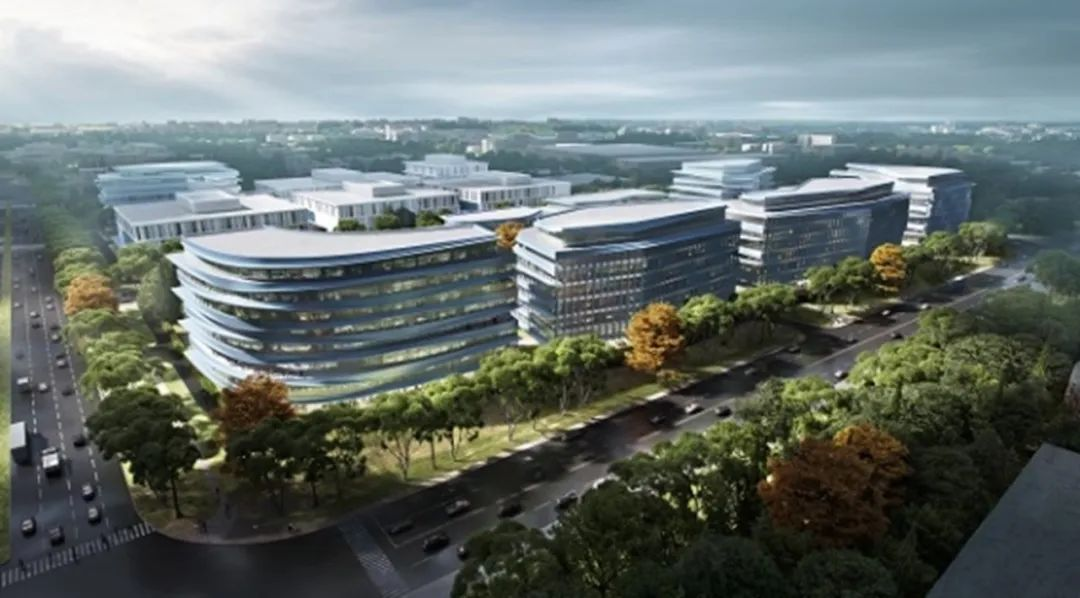

本项目为上海著名生物医药企业产业基地。位于上海市浦东新区张江地块。集中了该集团办公中心及研发中心。总建筑面积：127354.6㎡。
总冷量：5350RT
能效承诺：5.0（包括二次泵）
主机设备：3台 1600RT定频离心机组
1台 550RT变频离心机组
根据本项目建筑功能及使用特点，空调冷水系统采用一对一形式。二级泵变流量水系统。末端管路为分区两管制切换。空调冷水供、回水温度分别为6℃/12℃，为保证整体高效机房项目系统COP满足5.0及其他环保要求。设备全部采用最新环保冷媒：R514A，无淘汰期，GWP值＜2。

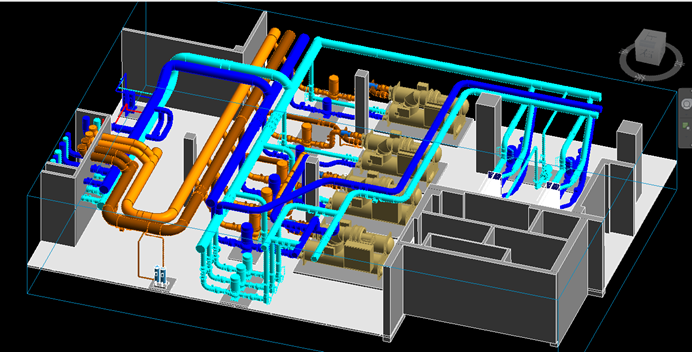

为了更好呈现设计效果，以及与机房内相关专业的对接，采用BIM管道综合设计的方式，使得机房实施过程的精准程度得以大幅度提高，同时也避免了交叉作业带来的空间碰撞风险。
特灵高效机房控制系统，主要控制策略包含：主机优化算法、水泵控制策略优化、冷却侧系统控制优化、冷却塔控制优化。
05 深圳某智能显示技术企业
制造业 Manufacturing
项目信息
该企业主要业务为智能显示产品的研发、设计、生产及销售，主要产品包括智能交互平板、专业类显示产品、创新类显示产品、智能电视等，并向全世界输出“中国智造”解决方案。本项目位于深圳市龙岗区，总建筑面积270313.89㎡。
总冷量：4048RT+7600m³蓄水池，峰值负荷4490RT
能效承诺：5.0（包括蓄水系统）
主机设备：2台 700RT变频水冷离心机组
2台 1324RT/1200RT变频水冷离心机组（双工况）
采用TRACE700软件模拟全年8760h空调负荷，根据项目空调负荷特点结合特灵高能效主机性能曲线，制定开机策略以及蓄、放冷策略。
特灵能源管理云平台，可以全面采集冷热源机房、空气侧各个设备及监测点的数据，掌握空调系统实时运行状态，全面了解空调系统各个用能设备的能耗情况，提供多维度的用能对比和用能分析结果，帮助企业快速了解空调系统能耗水平。
特灵高效机房AI在线优化平台，全自动系统级建模，分钟级控制策略全局寻优，系统运行诊断分析，在原有自控系统的基础上再节能10%-30%。
BIM全过程化图纸深化，预留、防碰撞，指导施工。
06 上海浦东新区商业综合体
商业综合体 MXD
项目信息

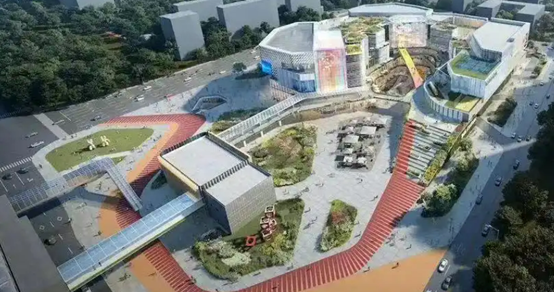

位于上海浦东新区北部，集“购物中心+社区中心+体育中心”三种业态为一体的全新复合型商业体。本期购物中心约8万平方米（地下三层、地上五层）。
总冷量：3400RT
能效承诺：5.5
主机设备：1台 400RT磁悬浮离心机组
1台 1000RT变频离心机组
2台 1000RT定频离心机组
本项目采用高效机房+末端的高性能空调系统。特灵高能效离心机组能稳定卸载至10%荷载。两器阻力均小于70kPa, 减小了水泵扬程，节省了水系统侧初投资和运行能耗。结合特灵的机房群控系统，设置不同冷量需求时最优的加减机策略，使主机能耗降低。

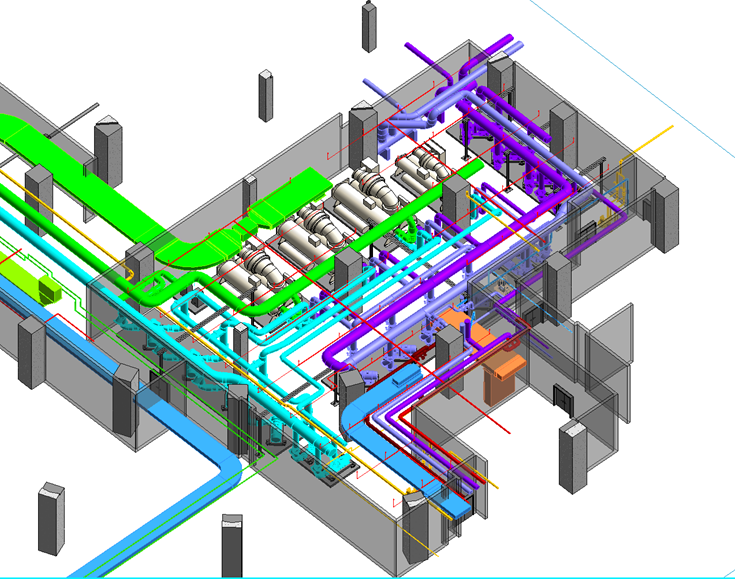

综合性商业建筑，机电管线复杂。业主采用了BIM技术指导全专业同时交叉施工。空调末端系统在协调其他专业的过程中进行优化，提前解决碰撞、优化管路等200多处，极大的提高了施工效率，节约了成本。
07 苏州某科技汽车企业
半导体行业 Semiconductor
项目信息
该项目生产车间用于生产汽车芯片，车间总建筑面积约8500㎡，地上4层，主要功能为生产车间、工艺厂房等，建筑类型为工业建筑。仓库总建筑面积约1500㎡，地上1层，主要功能为仓库，建筑类型为工业建筑。
总冷量：2250RT
能效承诺：5.0
主机设备：1台 750RT磁悬浮离心机组
2台 750RT变频离心机组
3台 RTXG340风冷螺杆热泵机组
本项目采用了高效机房自控系统，含温度、压力传感器、室外温湿度传感器、液位计、PLC控制柜、操作站、能管平台、自控接线等。设计总冷负量7500kW。空调用制冷季为3~11月份，全年总用冷量1530.1万kWh，承诺全年能效5.0。

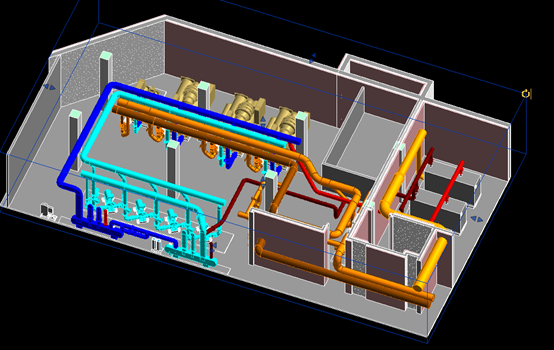

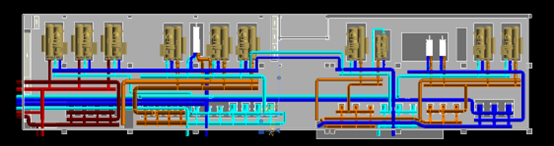

本项目优化了高效机房管道布置，由于机房处于地下室负一层，因此机房内还布置有事故排风系统，原机房内管道布置较为复杂。通过设备布置摆放，管道高层定义，优化了水管布置的复杂程度，并预留出搬机动线，为机房后期运维提供便利性。
高效、低碳、节能
从精密的制冷系统升级到高效的节能改造，特灵不仅以实际行动为客户创造了显著的经济效益，更在无声中为全球减碳事业做出了卓越贡献。
特灵持续为社会和业主提供更加节能、环保的解决方案，不仅满足当前的需求，更引领行业向更高效、更智能的方向发展。我们的目标是实现建筑的绿色转型，为业主创造更大的经济效益，同时为社会的可持续发展贡献力量。在这个过程中，我们将不断探索和创新，以科技的力量推动暖通行业的绿色发展，共同迎接一个更加节能、低碳的未来。
