节省20%运行费用，EK变频低温热泵-20℃采暖案例分享
来源：EK欧洲节能空调2023-08-07
明天就是立秋了，冬季供暖还会远吗？进入8月份，北方地区冬季清洁采暖工作是时候提上日程了。
作为拥有15年热泵采暖历史的欧洲节能空调品牌，EK已在清洁采暖领域拥有非常丰富的经验。本文，EK和大家分享变频低温热泵在银川火车站综合客运枢纽的采暖案例。
项目概况
本工程为银川综合交通枢纽采暖及制冷项目，建筑面积 3518.64 ㎡，共 2 层。一层配套商业零售、超市、休息区；二层为餐饮区。冬季采暖采用地板辐射，夏季制冷采用风盘，空调主机设置在一层。
设计规范
■ 设计标准依据
-
建设单位提供的图纸
-
已批复的初步设计文件及建设单位要求
-
《民用建筑供暖通风与空气调节设计规范》GB50736-2012
-
《公共建筑节能设计标准》GB50189-2015
-
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
-
《通风与空调工程施工质量验收规范》GB50243-2016
-
《通风与空调工程施工规范》GB50738-2011
-
《建筑节能工程施工质量验收规范》GB50411-2007
■ 主要设计参数

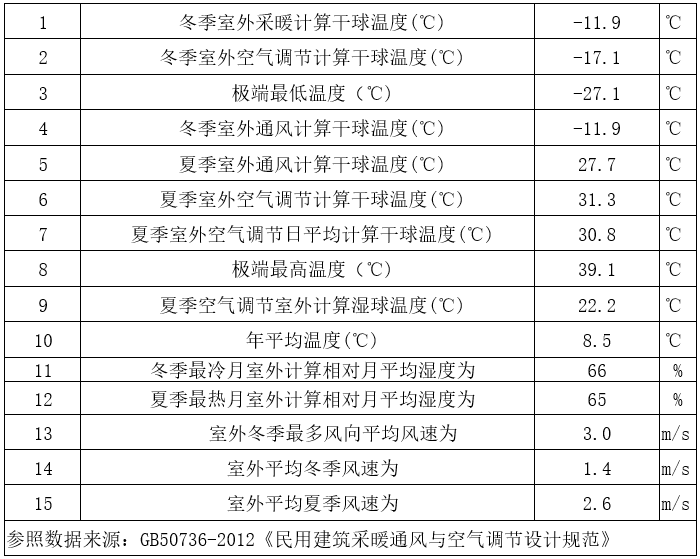

宁夏银川市位置：北纬 38°30′东经 106°19′，海拔 1010 米。
方案设计
系统按照逐时负荷计算，夏季运行：每月 30 天，运行 3 个月, 每天 10 小时；冬季运行：每月 30 天，运行 5 个月，每天 16 小时。
■ 项目需求：根据现有图纸参数进行空气源热泵主机的优化选型，包括定频和变频数量的确定。
■ 项目概况：1 层层高 4.8 米，吊顶高度 3.5 米；2 层层高 4.2 米，吊顶高度：3.2 米；冬季采暖采用地板辐射，夏季制冷采用风盘。
■ 负荷确定：
冷负荷=3518.64 ㎡×170W/㎡=598.2kW
热负荷=3518.64 ㎡×100W/㎡×1.3（层高系数）=457.4kW
■ 机组选型：
当地最低环温在-20℃；
因末端采用风机盘管和地板辐射的形式，主机需保证55℃的出水温度，末端水温设置在45/50℃设计。
结合以上因素，推荐采用EK空调低温变频风冷热泵机组，单台制热量：140kW，单台制冷量：130kW，该机组冬季-25℃正常制热，最高出水温度55℃。
夏季使用时：空调主机数量=598.2kW/130kW=4.6台，取5台
冬季使用时：空调主机数量=457.4kW/140kW=3.3台，取4台
综上所述：空调主机取5台低温变频风冷热泵机组可满足全年使用需求。

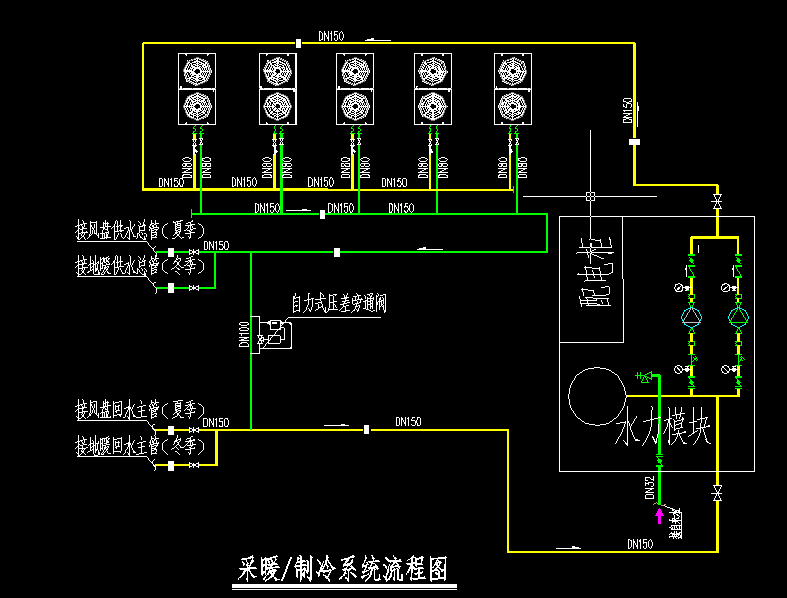

系统设计图
系统节能分析
■ 系统耗电量对比
整个系统 598.2kW，末端采用 81 台风机盘管，水泵 2 台（单台功率 15kW）。根据此系统配置，分别按照以下两个方案对比
方案一：全定频低温机组
方案二：全变频低温机组
■ 机组负荷计算 （智慧冷源运行策略）
总制冷量:598.2KW

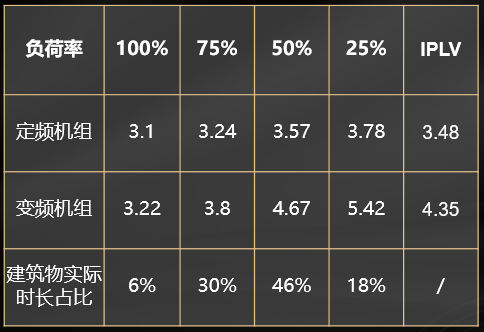

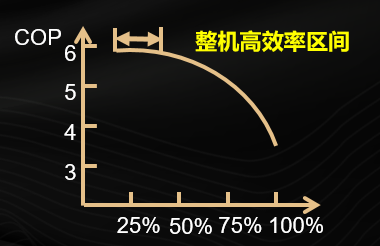

全变频机组运行策略：机组低频启动，根据需求使变频机组加载到最佳效率运行负荷区间40%——75%，如果所有机组均处于最佳效率区间后仍有需求，则机组开始满载。
全定频机组运行：机组单个压缩机启动后，每台机组直接满载后，如果有需求再开下一台机组，减载时通过关闭压缩机台数来调节。

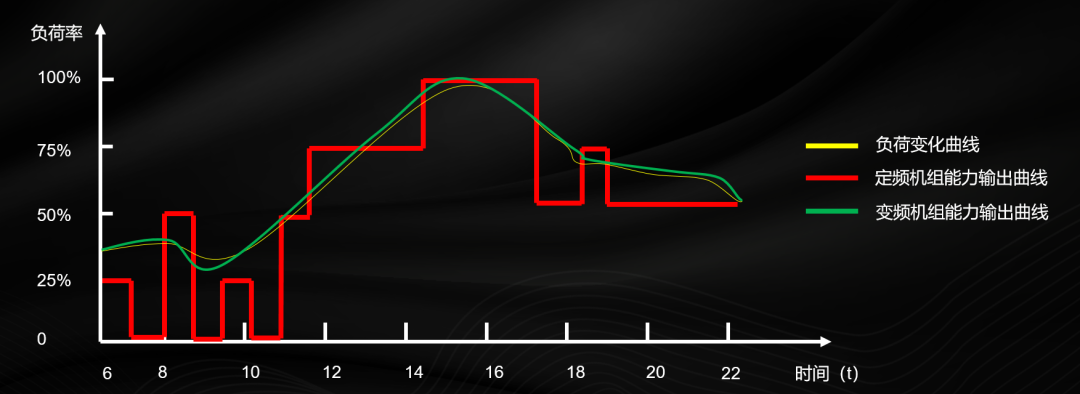

由下图可以知道：变频机组无级调节更符合末端多变的负荷，调节更精准，更节能，水温更恒定。
现场施工安装图

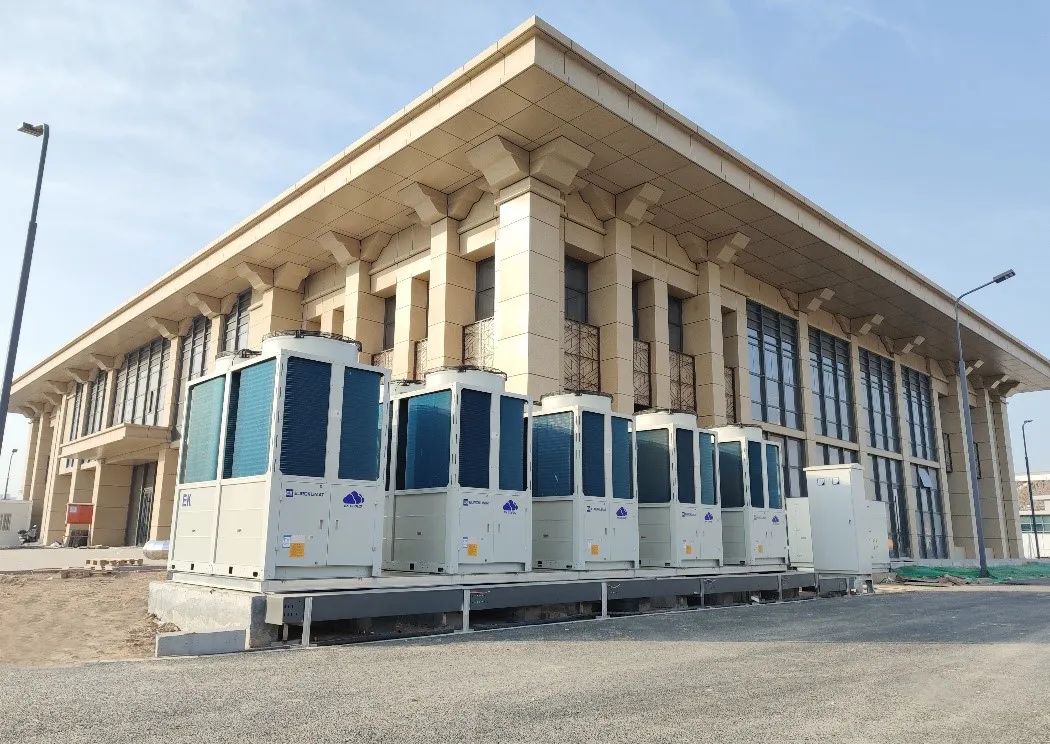

现场安装了5台EK全变频风冷模块机组，机组周围运行环境良好，底座采用钢构制作，防止冷凝水爬冰。

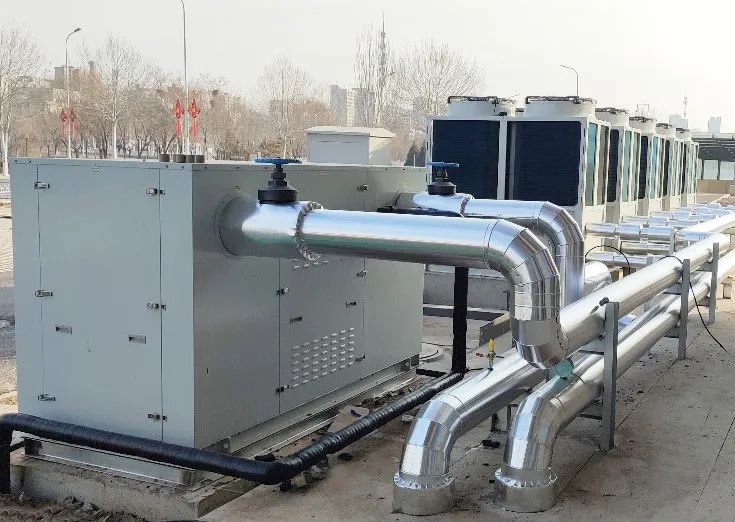

该项目配备EK工厂配备的和机组性能匹配的水力模块。
1. 工厂化预制，缩短现场施工周期。
2. 责任归一，设备和水模块如果后期有问题厂家按质保统一处理。
3. 全方位防护水泵和水力模块部件。
项目总结
该项目开始设计的时候是定频风冷热泵机组，我司技术和销售人员通过现场勘查以及了解到用户的使用需求后，做了详细的方案规划，通过使用费用的对比和测算，最终使用EK低温变频风冷模块机组+水力模块。相比定频可节约20%左右的运行费用，目前项目已经圆满验收，运行平稳，噪音低，获得客户认可。
