总投资140亿!EK多联机又成功“圈粉”一家化工企业

来源:EK欧洲节能空调2022-11-16

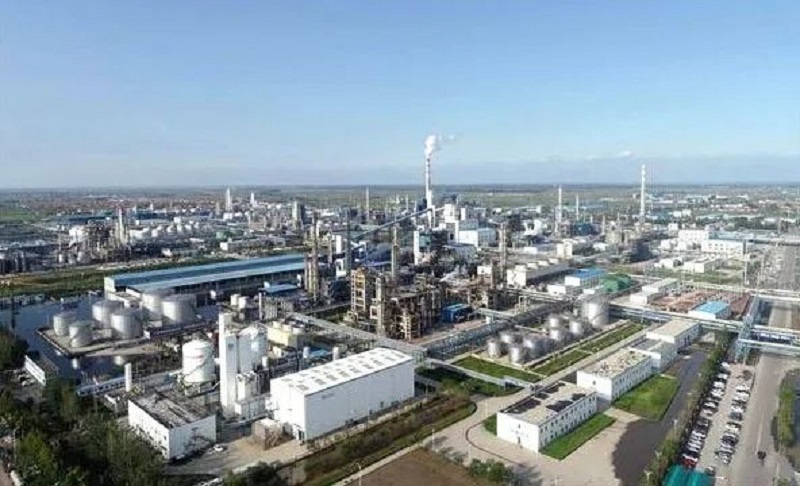

东营威联化学200万吨/年对二甲苯项目位于山东东营,总投资140亿元,是山东省重点项目,是打造鲁北高端石化产业基地的龙头项目。

项目概况

该项目主要建设440万吨/年连续重整、140万吨/年芳烃抽提、200万吨/年对二甲苯等装置及配套设施,全面建成投产后,可实现年销售收入484亿元、利税128亿元,将有效缓解我国对二甲苯严重依赖进口的状况,增强基础化工原料保障能力。

项目解决方案

项目设计说明

本次服务的项目包括:9#区域变电所、现场机柜式(FAR31)、中心控制室(CCR3)、总变电所。

9#区域变电所:建筑面积7383㎡,地面以上建筑高度9.3m,共2层。

现场机柜式(FAR31):建筑面积1093㎡,地面以上建筑高度7.55m,共1层。

中心控制室(CCR3):总建筑面积2874㎡,建筑高度12m,建筑层数2层。

总变电所:建筑面积1692㎡,地面以上建筑高度8.7m,共2层。

室内外设计参数

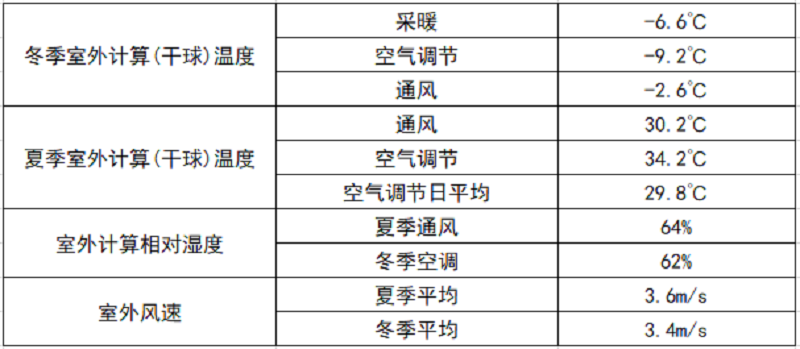

室外设计参数:

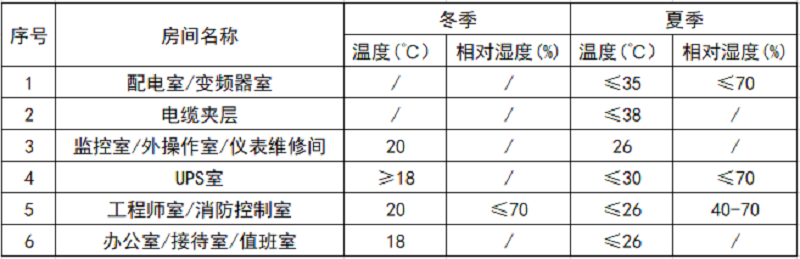

室内设计参数:

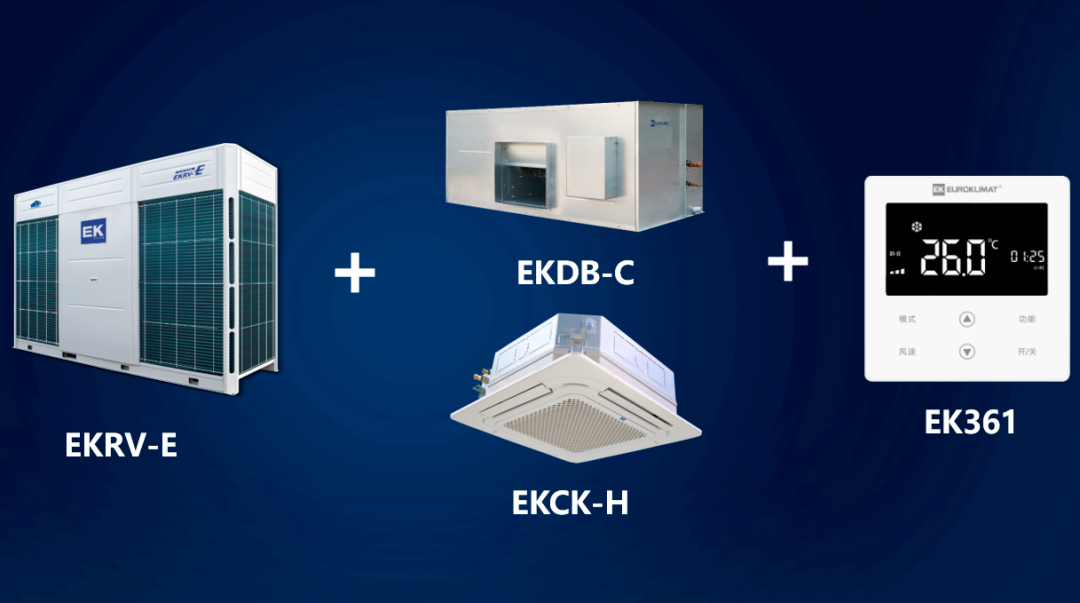

推荐选型方法


EK空调工程师在详细了解客户需求和现场勘察后,为客户制定如下专业的空调解决方案:

☑ EKRV-E全直流变频多联机组

☑ EKDB-C管道式空调机

☑ EKCK-H环绕气流嵌入式室内机

☑ EK361有线线控器

EKRV-E全直流变频多联机组


EKRV-E智慧云多联采用全直流变频电机,拥有宽广的运行范围,采用高效的零部件和组件,拥有行业领先的技术和便捷的智能控制系统,轻松实现机组的高效节能运行。

NO.1全年制冷

配电用房设备发热量大,要求空调全年制冷,温度≤35℃。EKRV-E制冷运行范围为:-15~55℃,东营冬季室外极端温度-10℃,完全满足配电室全年制冷需求。

NO.2外机安装便捷

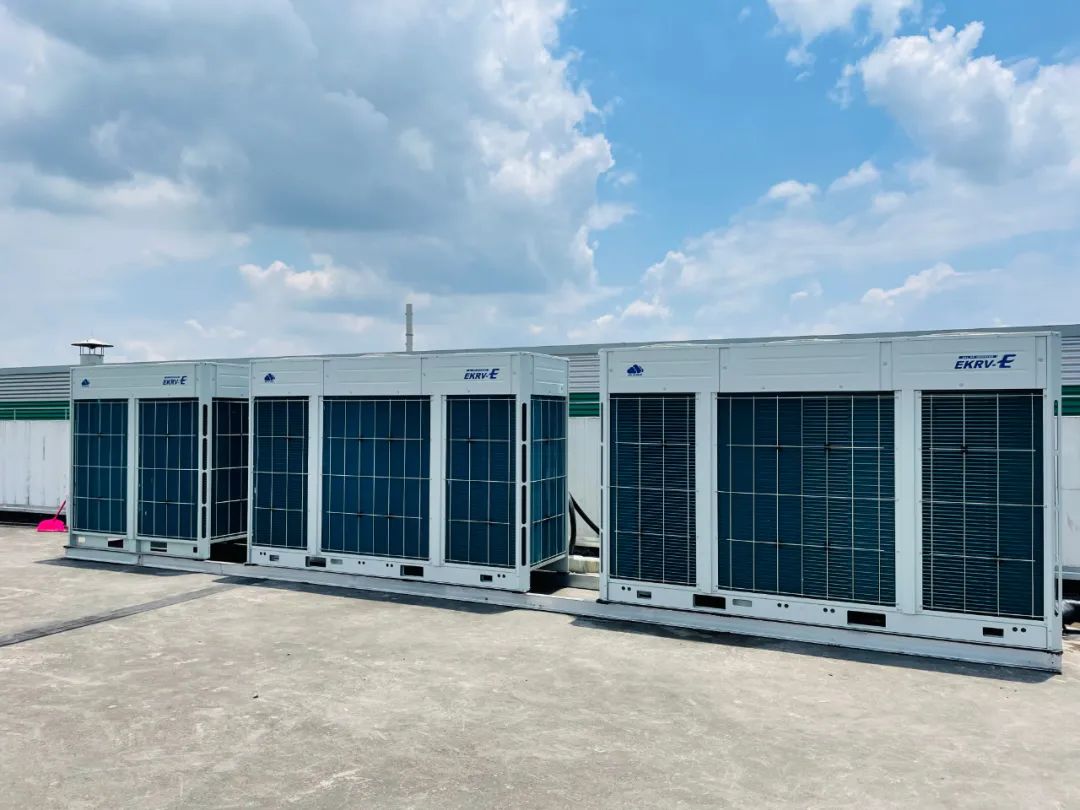

室外机根据现场情况安装在室外地面,不占用室内使用空间,不需要专业机房。

NO.3系统维护便捷

◉多联机具有反转清洁功能,无需定期清洗,维护更便捷。

◉多联机系统产品均为同一制造商,品质监控好,故障率低,无需专人管理,降低人力资源的需求。

NO.4系统运行可靠

机组具有四重后备运转功能,模块、压缩机、变频器、风机互为后备,保障机组在出现故障时,备用能继续应急运转,不影响使用。

EKDB-C管道式空调机

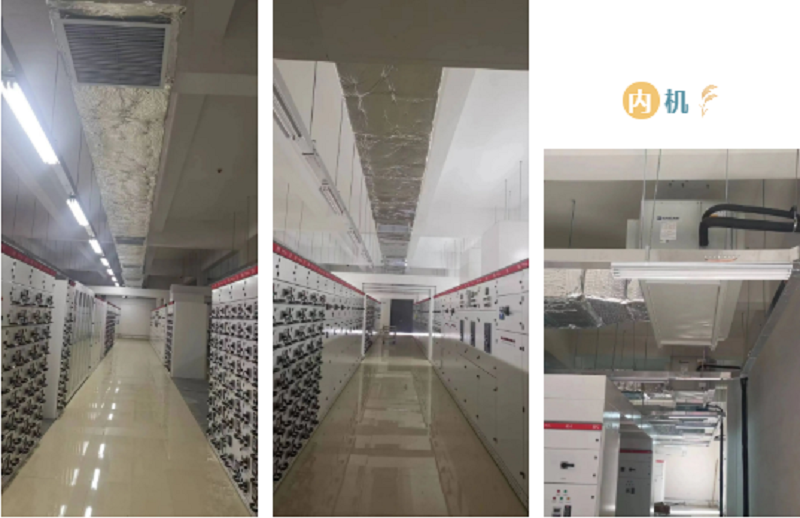

EK为该项目的低压配电室、中压配电室、操作大厅等提供EKDB管道式空调机,实现配电室大空间远距离送风以及全年制冷需求。

图片超大静压

配电室地面设备众多,空调不宜落地安装。本项目配电室采用的EKDB管道机,冷量范围25-119kW,静压范围为100-500Pa,最远实现100m送风距离,安装采用铁皮风管安装方式,实现配电室全年制冷需求。

图片多风口选择

EKDB管道机可配合现场实际装修需求,选用不同形式的送风口。如层高较高:可采用射流喷口或旋流风口。

图片配置滤网

配置初效滤网,可以选配G2、G3、G4、F5、F7等初、中效过滤网,保证室内空气品质。

图片温湿双控

EKDB管道机可内置电加热、外置RS485温湿度传感器,实现温湿双控(温度:10~30℃;湿度:30-80%)。

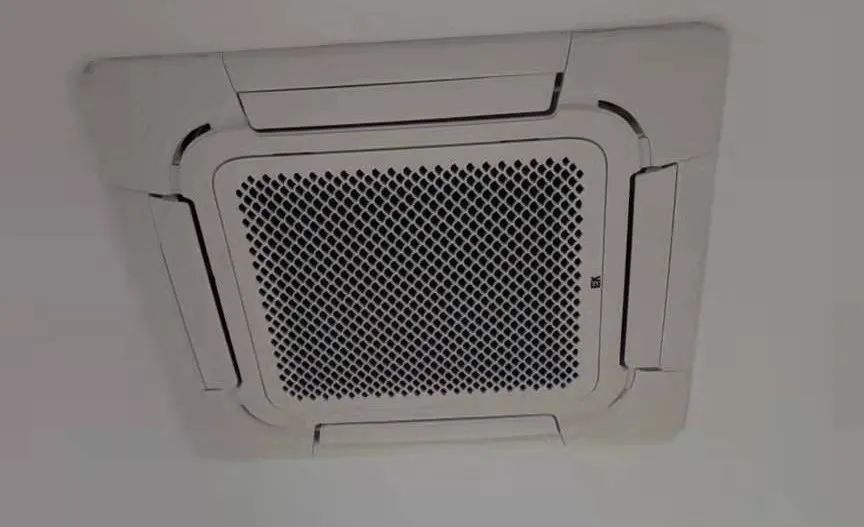

EKCK-H环绕气流嵌入式室内机

EK为该项目的会议室、办公室、资料室、值班室等提供EKCK-H环绕气流嵌入式室内机,营造舒适的办公环境。

直流无刷电机

EKCK-H环绕气流嵌入式室内机采用直流无刷电机,运行噪声更低(运转噪声最低仅25dB(A)),机组也更节能。

360°环绕气流

360°环绕式出风设计,气流覆盖面更广,风速分布更均匀,舒适度更高。

机组出厂标配

◉标配1.2m冷凝水排水泵,排水更加顺畅。

◉标配过滤网,有效过滤空气杂质,保证室内空气质量。

◉标配新风引入口,引入新风保证室内空气品质。

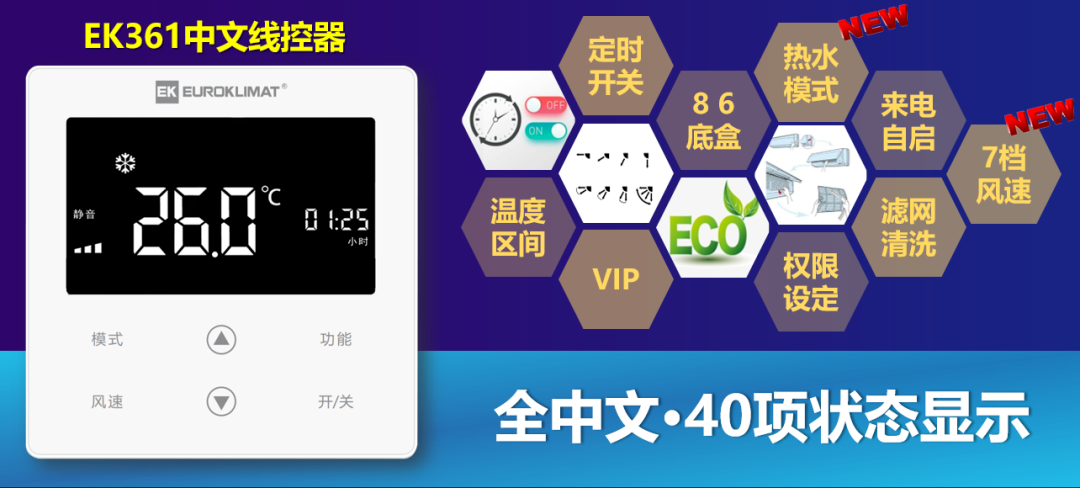

EK361有线线控器


EK为该项目提供EK361有线线控器,其具有40项状态显示,实现客户对空调的智能化节能管理。



NO.1控制权限设置功能通过对线控器权限锁定功能,避免空调误操作,实现空调系统的节能管理。

NO.2温度上下限设定

对房间室内机设定温度上下限,确保室内舒适性,同时让设备保持最佳的节能运行状态。

NO.3其他控制功能

开关机、温度设定、送风模式设定、风速调节、定时开关机、故障代码显示、带遥控器接受功能、主线控器功能、滤网清洗提醒等。

EK作为欧洲节能空调领导品牌之一,EK空调积极推进工业绿色化进程,服务众多工业科技项目。此次为东营威联化学200万吨/年对二甲苯项目提供服务,是EK空调在工业化工领域的又一标杆项目。未来,EK空调将继续深耕工业领域,用科技助力工业建筑节能减排。
