助力双碳落实 | 北冰洋全变频超低温空气源热泵机组再树精品工程
来源：青岛北冰洋冷暖能源科技2022-11-07
空气源热泵机组作为一种清洁能源，在节能减排和双碳目标的指引下，变频技术的优势逐渐得到了市场的认可，变频化也成大势所趋。
青岛北冰洋冷暖能源科技有限公司经过完善的研发测试，推出稳定优质的全变频超低温空气源热泵，将全变频技术及喷气增焓技术在空气源热泵机组深度灵活应用的一种技术升华新产品。通过变频控制器把50赫兹的市电固定频率，改变为30赫兹—120 赫兹运转频率，根据室外环境温度、系统负荷率随时调整压缩机，风机供电频率，调节压缩机，风机转速，实现无级变速调节，从而做到合理使用能源；并利用喷气增焓技术，改善低温制热性能。全变频+喷气增焓超低温空气源热泵机组具有能效高、低温制热性能更好、噪音低、结霜率低、启动电流小、寿命更长等诸多优点。
项目概况
项目位于青岛市李沧区枣山路以南、金液全路以东，2#办公楼为新建项目，地上15层，地下4层，地上空调面积为13229㎡，筑框架结构。设计采用全变频超低温空气源热泵机组，室内末端采用风机盘管进行供暖及制冷。全变频超低温空气源热泵机组设置于4层裙房屋顶，空调循环泵及附属设备等设置于地下一层空调泵房内。
设计参数

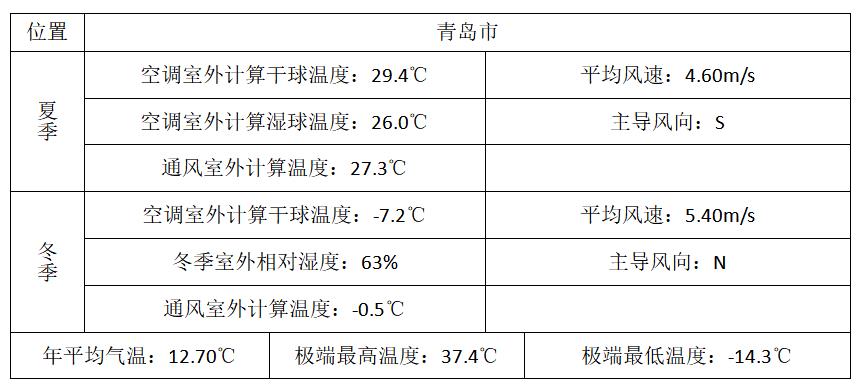

1.室外气象参数

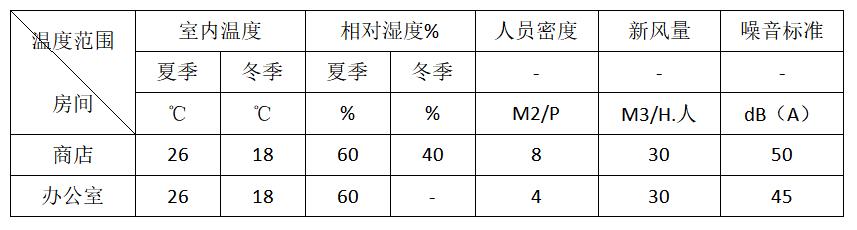

2.室内设计计算参数
负荷计算
根据本建筑的保温设计以及办公与商业的建筑设计，采用天正负荷计算软件进行逐时负荷计算，本项目空调总冷负荷为1569.97KW，冷负荷指标为118.67w/㎡；空调总热负荷为1129.76KW，热负荷指标为85.4w/㎡。
设备选型
根据项目负荷需求，设计采用10台北冰洋AWXRHKF180D的全变频超低温空气源热泵机组。单台制冷量160KW，总制冷量160X10=1600KW>1569.97KW；单台制热量126KW（-7.2环温工况），总制热量126X10=1260KW>1129.76KW；满足使用要求。
配用循环水泵SLS200-300G两用一备, Q=153.2m3 /h， H=37.9mH2O，N=37.5KW。
配用稳压膨胀机组，补水泵Q=6.2m3 /h，H=74.1mH2O，N=4KW。
配用全自动软水器、组合式不锈钢补水箱、空调全程综合水处理器等附属设备。
现场安装亮点
全变频自适应模块式冷热站关联控制系统为大型中央空调冷热站的智能集成控制方案，通过对空调末端、主机、水泵以及相关水路电动蝶阀，流量计，定压补水装置及各种温度、压力传感器的监控，结合各监控设备本身的最佳效率曲线，采用主动前馈关联方法作为控制原理来控制机组、水泵、末端设备的联动和自动轮转，实现空调系统负荷的按需供给，并结合气候补偿功能，使整个空调系统的节能运行达到最优化的控制目的。
同时集控系统通过安装的冷热量表和电能表实时采集空调系统的瞬时能耗和累计能耗并分析计算，让使用者对整个空调系统的能耗、能效情况一目了然。冷热站系统所有设备的运行状态及运行数据都通过现场集控系统的大尺寸触摸屏进行监控，所有采集的系统数据通过现场无线网关上传至“观海”云平台服务器中，可在云监控平台实现设备远程管理和运维。
运行效果
本项目为办公建筑，最大峰值负荷出现在下午14:30分，此后一个小时左右建筑负荷衰减到峰值负荷的70%；早上8:30分，建筑的总负荷约占总负荷的25%~30%，此后建筑负荷成上升趋势。因此空调系统主要在部分负荷区间运行，定频机组通过启停压缩机来满足负荷变化，启动和运行能耗大，变频机组通过降低压缩机的运行频率，调节范围从30HZ至120HZ，压缩机机变频至30%的负荷运行时，换热器面积相当于同等能力下增大了3倍，极大的提升了机组运行效率，降低能耗。因此采用变频机组更符合运营节能策略。
由于采用了全变频超低温空气源热泵机组、先进的智能集成控制方案及智能“观海”云平台，使系统运行更加稳定、可靠、节能、低耗、智能、先进，深得用户好评。
