Testo 420风量罩应用于洁净室
来源:暖通制冷空调在线2016-06-21
在日常测量中,通常很难正确测量空气流速和精确计算体积流量——在通风和涡流出风口位置尤其如此。这些位置产生的紊流和不同的流动方向使精确测量变得更加困难,因而可能产生错误的测量结果。testo 420风量罩成为大型涡流出风口测量的新标准。为什么要测量风量——洁净室?
检测标准

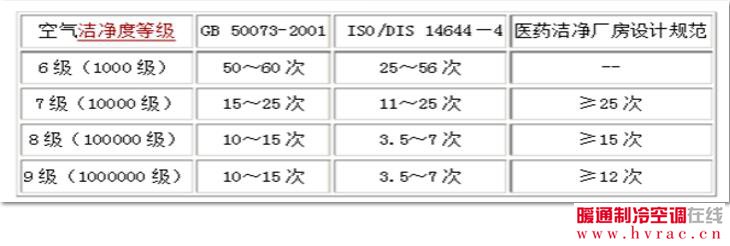

1)在洁净室标准中,空气净化调节系统的各项效果必须是在设计的风量、风速条件下获得的,不同级别的非单向流洁净室的经验换气次数均有明确规定。
2)洁净室内应保持一定的新风量,其数值应取下列风量中的最大值:
-非单向流洁净室总送风量的10%~30%,单向流洁净室总送风量的2%~4%;
-补偿室内排风和保持正压值所需的新鲜空气量
-保证室内每人每小时的新鲜空气量不小于40 m3
新风量和换气次数
风量:指通过送风口进入洁净室的空气的多少
换气次数:风量/体积
不同等级的洁净室,对换气次数的要求不一样,标准中以小时为单位,具体的测量和计算的方法是:先用风量罩完全罩住高效送风口,测出风量罩出风口处的平均风速,用风量罩出风口的截面积(单位:平方米)乘以该处的平均风速(单位:米/秒),即为该高效送风口每秒的进风量,再把该房间所有高效送风口每秒的进风量加在一起,乘以3600秒,就是该房间每小时的进风量。用该房间每小时的进风量除以该房间的容积就是该房间每小时的换气次数。
testo 420风量罩
优势一览
•超轻:整机重量只有2.9kg

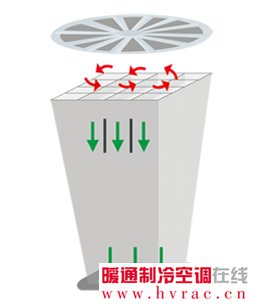

•精准:内置气流整流栅,即使涡流出风口也可精准测量
•灵活:自动计算总风量/换气次数
•高效:简洁的数据管理,在线生成测量报告并通过邮箱发送
在线创建测量报告,使用App应用程序可发送到邮箱中
风量罩选型测量小贴士
风量罩尺寸
风量罩罩体与风口尺寸相差较大时会造成较大的测量误差,所以需要用尺寸相近的罩体进行测量。
根据被测风口的尺寸、面积,选择与风口的面积较接近的风量罩罩体
=> 风量罩罩口长度不得超过风口的长边长度的3倍;
=> 风口的面积不应小于风量罩面积的15%。
风量罩摆放位置:出风口宜位于罩体的中间位置,保证无漏风,观察仪表的显示值,待显示值趋于稳定后,读取风量值。
