我国最大单体被动式低能耗办公建筑示范项目即将完成主体施工
来源：中国被动房网2016-07-20
《暖通制冷空调》杂志竭诚为您服务！（热线电话：010-63381153）

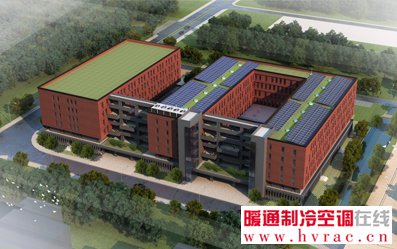

项目效果图——西南向鸟瞰图

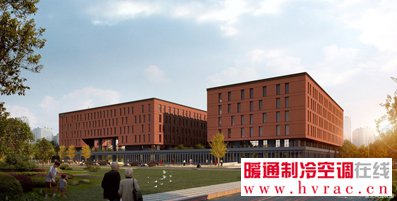

项目效果图——东北向透视图
南、北两栋楼中，南楼（凹字型建筑）是我国中德合作被动式低能耗建筑示范项目，同时该建筑也于2014年入选山东省第一批被动式超低能耗绿色建筑试点工程。南楼地上六层，局部地下一层，建筑总高度（室外地坪至屋面面层高度）23.90 m。首层占地面积3816.99 m2，总建筑面积21428.67 m2，其中地上建筑面积20963.38 m2，地下建筑面积465.29 m2。建筑物体形系数0.18。

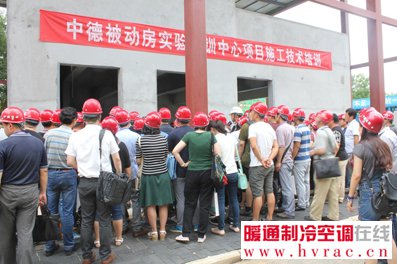

项目施工培训现场

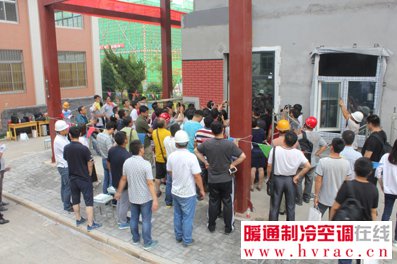

外墙外保温及门窗洞口节点做法讲解
南楼外墙、屋面、架空楼板、地下室外墙、首层地面保温分别采用250mm厚EPS、300mm厚XPS、150mm厚EPS复合150mm厚XPS、250mm厚XPS、150mm厚XPS。东、南、西、北向窗墙比分别为0.33、0.29、0.23、0.29。东、西向外窗全部设置活动遮阳，南向外窗设置固定铝制遮阳反光板，兼顾增加室内自然光光源，同时有效遮挡太阳直射、降低夏季制冷负荷。屋面设计有导光管，为顶层走廊照明，利用自然光降低照明能耗。
Schirmer先生对施工培训做法进行理论讲解
张小玲处长对施工培训做法进行理论讲解
该项目由住房和城乡建设部科技与产业化发展中心（CSTC）和德国能源署（dena）提供被动式低能耗建筑技术咨询，由中国建筑科学研究院和山东同圆设计集团有限公司（原济南市建筑设计研究院）联合设计，由中建八局二公司负责施工。目前该项目已经完成图纸设计和被动式低能耗技术的施工培训，正在进行主体结构的施工，计划于2018年3月全部完工。
作为我国目前面积最大的被动式低能耗建筑示范项目，该项目承载了建设方山东城市建设职业学院与设计单位、技术咨询单位以及施工单位各方的深厚期望。特别是在施工建设方面，施工方将本着“鲁班精神”，将被动式低能耗建筑“三分设计七分施工”的精髓切实贯彻在施工工地始终，不仅实现精细化设计，更实现精细化施工。通过对该项目工地的初步检查，中德双方专家都对该项目从建设方到施工方的认真态度和严格管理表示认可。
