方舱式应急治疗空间通风空调系统改造建议
来源：中国建筑科学研究院2020-02-28
1 背景为了防止新冠肺炎疫情扩散，把成千上万的轻症病人悉数收治，仅仅动用现有医院的病房是很难办成的。采用几个大空间建筑临时改造成“方舱医院”实是一个创举。据报道很多地方还在效仿这一做法。
这么大空间完全封闭起来不通风是不可想象的，每个人散发出的气溶胶将令这一空间污浊不堪。这些空间原来都有空调系统，但不能用，是可以理解的，所以有一种建议：关闭所有回风口。这样只靠少量新风，稀释效果有限，同时受原有设备规模所限，新风加大量也将有限。
回风增加高效过滤器后可使用循环风，这是各国标准都允许的，对于上述大空间的空调系统，空调机组的机外余压早已选定，在这种空间中四周墙壁下方会设有一定数量的回风口，但是风口不会很大，直接在回风口上安装高阻力的高效过滤器将回不了风。
2 改造建议
可以制作一个回风柜：左、右、前甚至顶上的3个或4个侧面都安上A类高效过滤器甚至亚高效过滤器（因为毕竟不是一间负压隔离病房），如图1所示。拆去原粗效过滤器（很少用中效的），正面可至少扩大成4个原回风口大小，两侧及顶部相当于各2个共6个原回风口大小（当然大小可另设定），则过滤面积是原回风口的10倍。

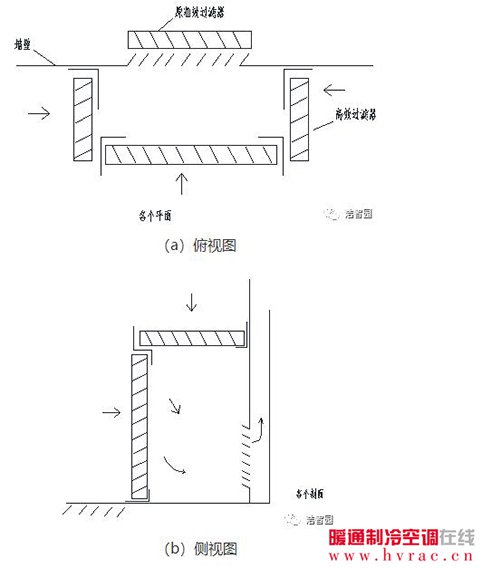

图1 回风柜安装HEPA过滤器示意图
这个回风柜通过边框角铝上的密封条贴靠在原回风口四周的壁面上（也可另外加固定措施），再用胶带将所有缝隙密封一遍。
这个回风柜其实就是一个角钢（铝）架子，其大小应根据原系统的有关参数和当前要求确定。
原回风口上百叶应调成向上倾斜，风柜尺寸、形状也可根据现场情况改变。
3 性能分析
举例说明如下：如某方舱医院一个回风口的尺寸为500mmx500mm，一个无纺布板式粗效过滤器是520×520×120mm（厚），1000m³/h风量时，初阻力为55Pa，对≥2μm微粒的一次通过过滤效率据该品牌样本为≥50%，按国家标准《空气过滤器》对2μm微粒效率≥50%为粗效过滤器，则上述品牌确为粗效过滤器。
一个484×484×220mm（厚）的A类高效过滤器，在1000m³/h风量时初阻力为190Pa，若减为110mm厚（太厚不便于安装），改为500m³/h风量，则阻力将略小于190Pa。
当上述粗效过滤器也通过500m³/h风量时，初阻力将略小于27.5 Pa。
当高效过滤器安在回风框上，使过滤器截面积增加10倍时，阻力下降远超过10倍，设仍以1/10计，则为19 Pa，小于上述27.5 Pa。
也就是说在通过同等风量时，用高效回风柜的回风口比原来壁上回风口阻力还要小。
4 应用效果分析
按照上述方案在回风口增加A类高效过滤器甚至亚高效过滤器，方舱医院空间内的微粒绝大部分都将被回风高效过滤器阻挡下来。目前方舱医院的送风口多安装在顶上或墙上，加装空气过滤滤器比较困难，在回风口加装高效空气过滤器后，送风口可以不用再加装空气过滤器。另外，如果可以改造新风口，将新风口扩大，在新风口上加装超低阻高中效过滤器，更有利于改善方舱医院内的空气质量。
为了更好的防止新型冠状病毒外泄，方舱医院必须使空间保持微负压（或空气从室外向室内流动的定向流）状态，所以必须为方舱医院增加一定数量的排风口，排风口上也要安装高效空气过滤器（类型比回风口上的过滤器高一级），以有效地防止病毒外泄。
